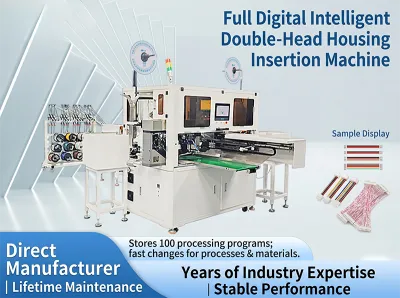

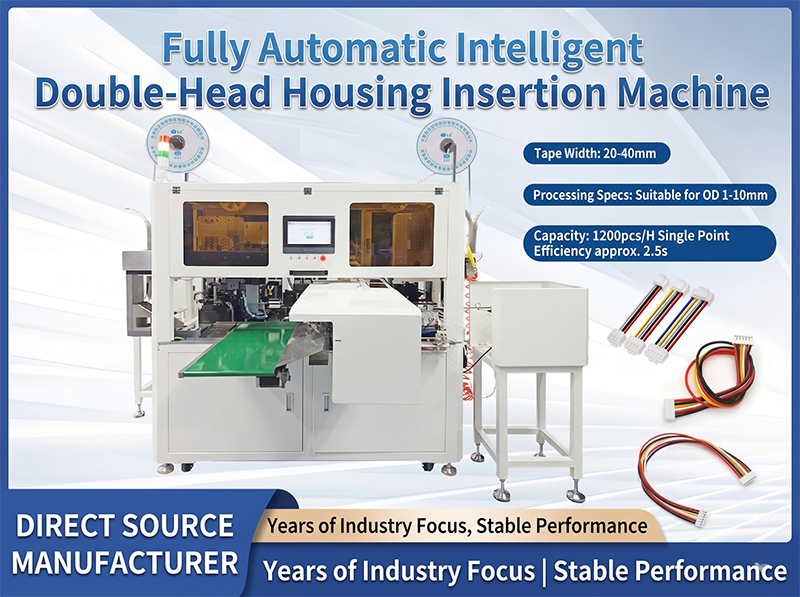

全自動両端端子圧着・錫めっき・ハウジング挿入機 JW-DHHI
本全自動一体型機械は、ワイヤー切断、被覆剥離、両端端子圧着、片端撚り＆錫めっき、両端/片端ハウジング挿入、長短ワイヤー加工を一つの自動化ワークフローに統合し、高精度・高効率なワイヤーハーネス製造向けに設計されています。

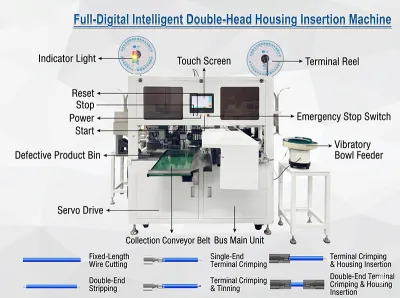

コア機能
A. 自動ワイヤー供給、定長切断、精密被覆剥離
B. 両端端子圧着、片端圧着、片端ワイヤー撚り＆ディップ錫めっき

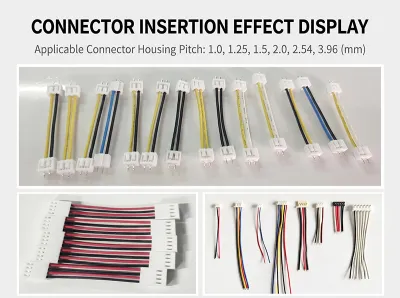

C. 両端ハウジング挿入、片端ハウジング挿入、もう一方の端での長短ワイヤー圧着
D. デュアルチャンネル圧着力監視 + CCD外観検査によるリアルタイム欠陥検出
E. 不良品の自動選別と排出、明確な故障位置表示
主な利点
1. インテリジェントタッチスクリーン制御
プログラム可能なデジタルインターフェースでパラメータ保存が可能、簡単設定と迅速な製品切り替え。
2. 高性能サーボシステム
静音ハイブリッドサーボ駆動により、高精度、安定動作、高速処理を実現。
3. ユニバーサル撚り機構
異なるワイヤー径に手動調整不要で自動リセット、互換性が高い。
4. 広い互換性
横型、縦型、各種精密圧着金型に対応；低不良率、きれいな端子。
5. 安定した供給と取り扱い
周波数調整可能な傾斜型振動フィーダーにより、スムーズで傷つけず詰まりのない材料供給。
6. ロータリーマニピュレーター
ハウジング挿入の安定性を向上させ、端子とハウジングの検査を簡素化。
技術仕様
|
項目 |
仕様 |
|
機械モデル |
両端ハウジング挿入機 |
|
対応ワイヤー |
AWG18–32 |
|
切断長さ |
50mm–800mm |
|
被覆剥離長さ |
0.1mm–10mm |
|
A端被覆剥離 |
0.1mm–8mm（撚り＆錫めっき付き） |
|
B端被覆剥離 |
0.1mm–10mm（撚り＆錫めっきなし） |
|
導管径 |
1.5mm–5mm |
|
圧着位置 |
デジタル調整 |
|
電源 |
AC 220V 50/60Hz |
|
寸法 |
2340×2100×1700mm |
|
重量 |
約1000KG |
|
能力 |
1300–1700 PCS/H（2PIN 5ポジション短ワイヤーの場合、製品による） |
品質と用途
この機械は一貫した圧着と均一な錫めっきを実現し、電子機器、自動車、家電、産業用ワイヤーハーネスの量産に最適です。ワンストップ自動処理により、人件費を大幅に削減し、製品の一貫性を向上させ、全体の生産コストを低減します。
